  • 可选择真空吸附、静电吸附或磁条固定方式。
  • 所有型号都可以加工达1010mm宽的材料。
  • 两支笔中，一支可以用来绘图，而另一支用来切割。
  • 高笔压允许您切割较厚的材料。
  • 可以自由设定坐标原点。
  • 自动识别数据接口。
  • 最多可以保存4种预设的（绘图）切割参数

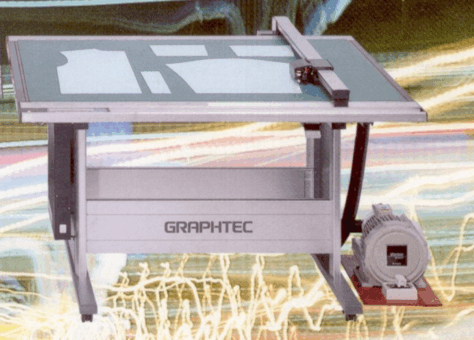

    本机为著名的日本GRAPHTEC公司的产品，主要用于精密绘图和彩盒切割。由于纸张放置在平板上保持不动，与滚筒式绘图仪相比，能够达到高得多的精密度。适合在印刷、刀模、制鞋行业中使用。

技术规格　

型号

 FC2231-60 FC2232-60 FC2231-90 FC2232-90 FC2231-EX FC2232-EX
笔/刀的数量 1 2 1 2 1 2
有效加工范围 920 x 610mm　　　　 920 x 1200mm 920x1800mm 920x1740mm
外形尺寸
(H)x(W)x(D)mm

857x1285x920
(水平）

944x1568x1285(水平）
1687x1568x987
(竖直）*1

944x2068x1285(水平）
1687x2068x987
(竖直）*1
重量（包括支架） 大约58公斤　　 大约69公斤 大约74公斤
材料固定方式

仅适用于VC型号：真空泵*2

MG型号：磁条
ES型号：静电
VC型号：真空泵
切割压力
N型号500克：分40个档次（1-40）
T型号1公斤：分40个档次（2-80的偶数）
芯片 16位
设置 平板
驱动 伺服马达
机械精度 0.0025mm
软件精度
GP-GL模式：0.1/0.05/0.025/0.01 mm(由菜单选择）
HP-GL仿真模式：*3：0.025 mm
最大材料宽度 1010 mm（Y轴方向）
最大切割速度 300 mm/s（分30个档次）
最小文字尺寸 大约10 mm的正方形（因字体和切割材料不同会有所差异）
刀和笔的种类
刀：超强钢
笔：纤维笔（有水/油性两种），圆珠笔（有水/油性两种），墨水笔*4(一次性的/可注墨的）， 陶瓷芯笔，简易铅笔
数据通讯接口 RS-232串口，打印口（可自动识别）
使用语言 GP-GL, HP-GL*3仿真（有选择菜单）
加工原点 可自由指定
数据缓冲器 1M
位移精度 ±0.1%以内（绘图模式）
重复精度 0.1mm以内（绘图模式）
垂直精度 0.5mm/900mm以内（绘图模式）
电压 100到120VAC,50/60Hz；220到240VAC，50/60 Hz
功率 最大120VA
环境要求 温度：+10℃到+35℃，湿度：35%到75%RH(无结露）
*1.FC2231-60,FC2232-60,所有VC型号的机器没有竖直模式。
*2.VC型号的机器不配真空泵。
*3.HP-GL是美国惠普公司的注册商标。
*4.FC2231-xxT不能使用墨水笔。
标准附属品
电源线   1
切刀 N型：PPA-CB9,CB09UA,PPA31-CB15B,CB15U-2SP 1套
T型:PPA31-CB15B,CB15U-2SP,CB15U-K30-5SP 1套
水性纤维笔 KF550-F6 1包
纸 PL525-A2-KP 1
放大镜   1
软塑料罩 只配给90/EX型号 1
压纸条 只配给MG型号 一套8条
六角螺丝刀 只配给M4螺丝 1
高度调节片 10-mm，4-mm长 各1个
纸张对齐用胶条   1包
控制板多用标签   1套
耐用软风管 60VC/VCT：1.5m到5mm,38mm孔径 1
90VC/VCT,EXVC/VCT:1.5m到5m,50mm孔径 1
风管紧固环 60VC/VCT:38mm型；90VC/VCT EXVC/VCT:50mm型 2
真空泵安装台 只配给VC和VCT型机器 1
操作手册 用户操作手册和操作注意事项 各1册
